构建 3D 场景

Tier0 支持使用已映射实时 UNS 数据的 3D 模型构建场景，用于实时展示。

其他参数说明

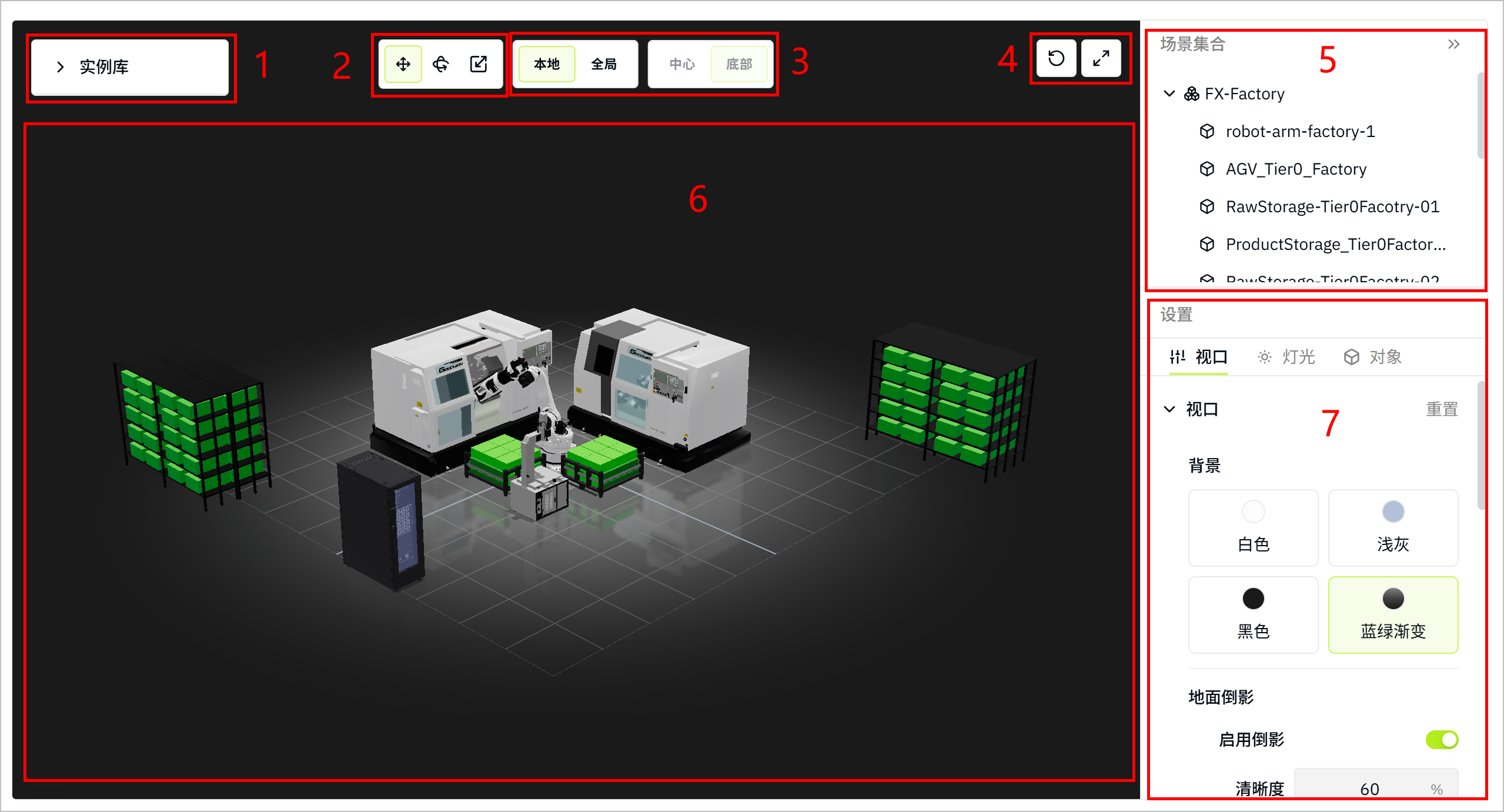

• 场景说明。



  编号	模块	项目	说明
  1	实例库		列出 Model Library 中所有已配置的模型。
  2	模型位置	//	沿 X、Y、Z 轴移动、旋转或缩放模型。
  3	坐标轴	本地/全局	决定模型坐标基于模型自身，还是基于整个屏幕。
  		中心/底部	设置坐标位置位于模型中心或底部。
  4	通用操作	/	将场景恢复到原始视角/全屏查看场景。
  5	场景集合		列出场景中的所有模型。
  6	画布		显示场景画布。
  7	设置	视口	设置场景视口，包括背景、相机参数和网格布局。
  		灯光	在不同预设类型下设置场景中的光照条件。
  		对象	显示场景中所选模型的属性。你可以通过手动修改数值来编辑其位置。

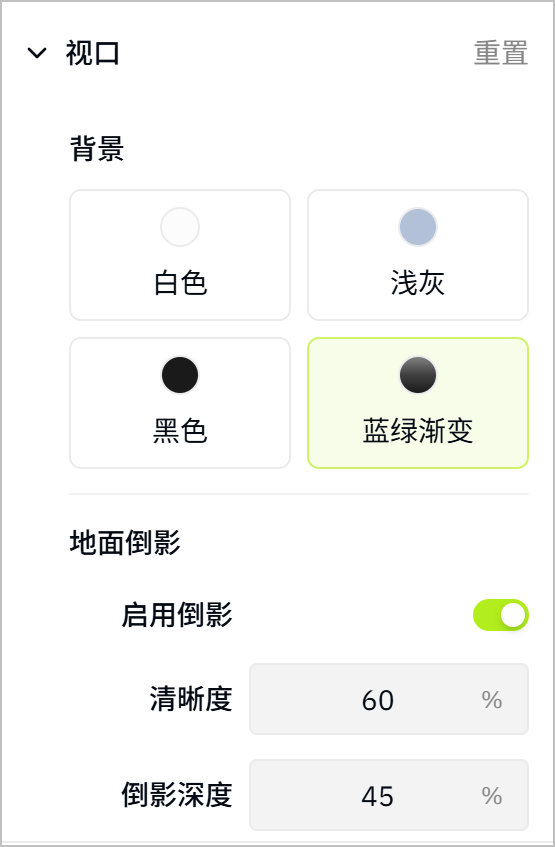

• 视口



  参数	说明
  背景	场景画布的背景样式。
  地面倒影	控制模型下方是否显示反射效果，用于模拟反光地面。
  启用倒影	开启或关闭地面反射效果。
  清晰度	调整反射的清晰度或锐利程度。数值越高，反射越清晰。
  倒影深度	调整反射的垂直范围或深度。数值越高，反射通常向下延伸得越远。

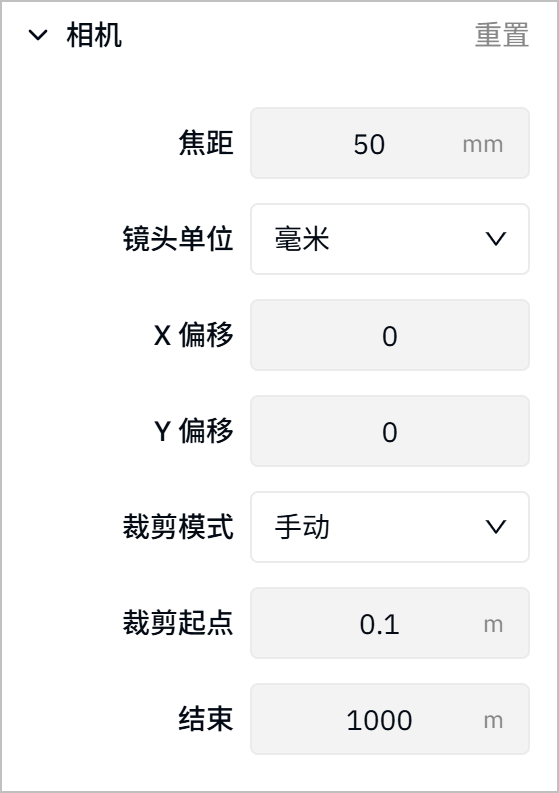

  • 相机



    参数	说明
    焦距	设置相机焦距。数值越小，视野越宽。
    镜头单位	指定镜头设置使用的单位。在该示例中，焦距以毫米为单位。
    X/Y 偏移	在不旋转相机的情况下，水平/垂直移动相机视图。正值或负值会将画面向左、向右、向上或向下偏移。
    裁剪模式	指定相机裁剪范围的控制方式。在 Auto 模式下，系统会根据场景自动计算可见范围。在 Manual 模式下，可以使用 Clip Start 和 End 设置近端和远端裁剪距离。
    裁剪起点	定义距离相机最近的可见距离。比该距离更近的对象会被裁剪。
    结束	定义距离相机最远的可见距离。超过该距离的对象会被裁剪。

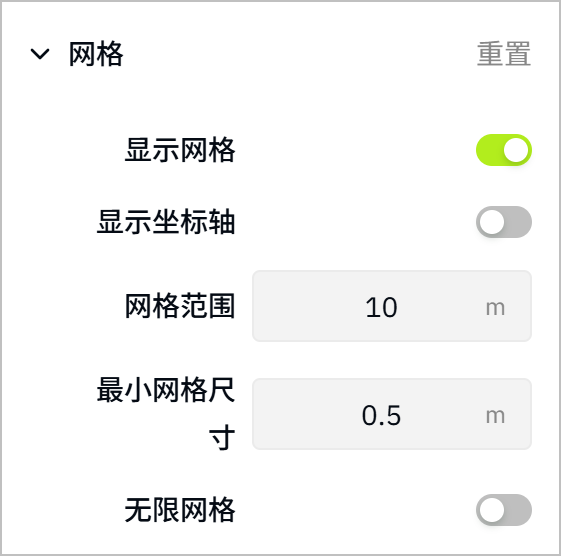

  • 网格



    参数	说明
    显示网格	是否在场景中显示网格。
    显示坐标轴	是否在场景中显示坐标轴。
    网格范围	定义网格区域整体可见大小。
    最小网格尺寸	定义每个网格单元的最小尺寸。
    无限网格	设置网格是否无限延伸，而不是限制在固定区域内。

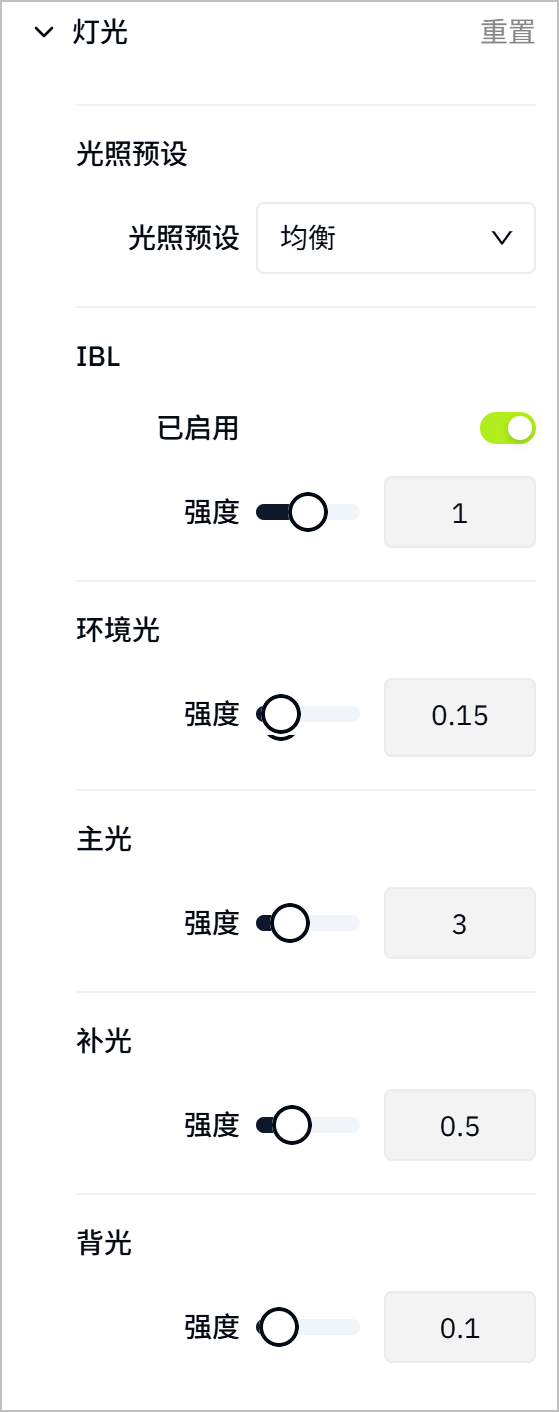

• 灯光



  参数	说明
  光照预设	选择预设光照方案。可选项包括 Balanced、Soft 和 Contrast。
  IBL	启用基于图像的光照。该功能使用环境图像为场景提供更真实的环境光和反射效果。强度值用于控制 IBL 效果的强弱。
  环境光	控制环境光强度。环境光为整个场景提供整体的非定向照明。
  主光	控制主光源强度。主光源用于塑造对象的主要高光和阴影。
  补光	控制补光强度。补光用于柔化主光源产生的阴影，并降低明暗对比。
  背光	控制背光强度。背光从对象后方照亮对象，帮助对象与背景分离。

如何构建数字孪生场景

1. 登录 Tier0，选择 Anchor > 场景。

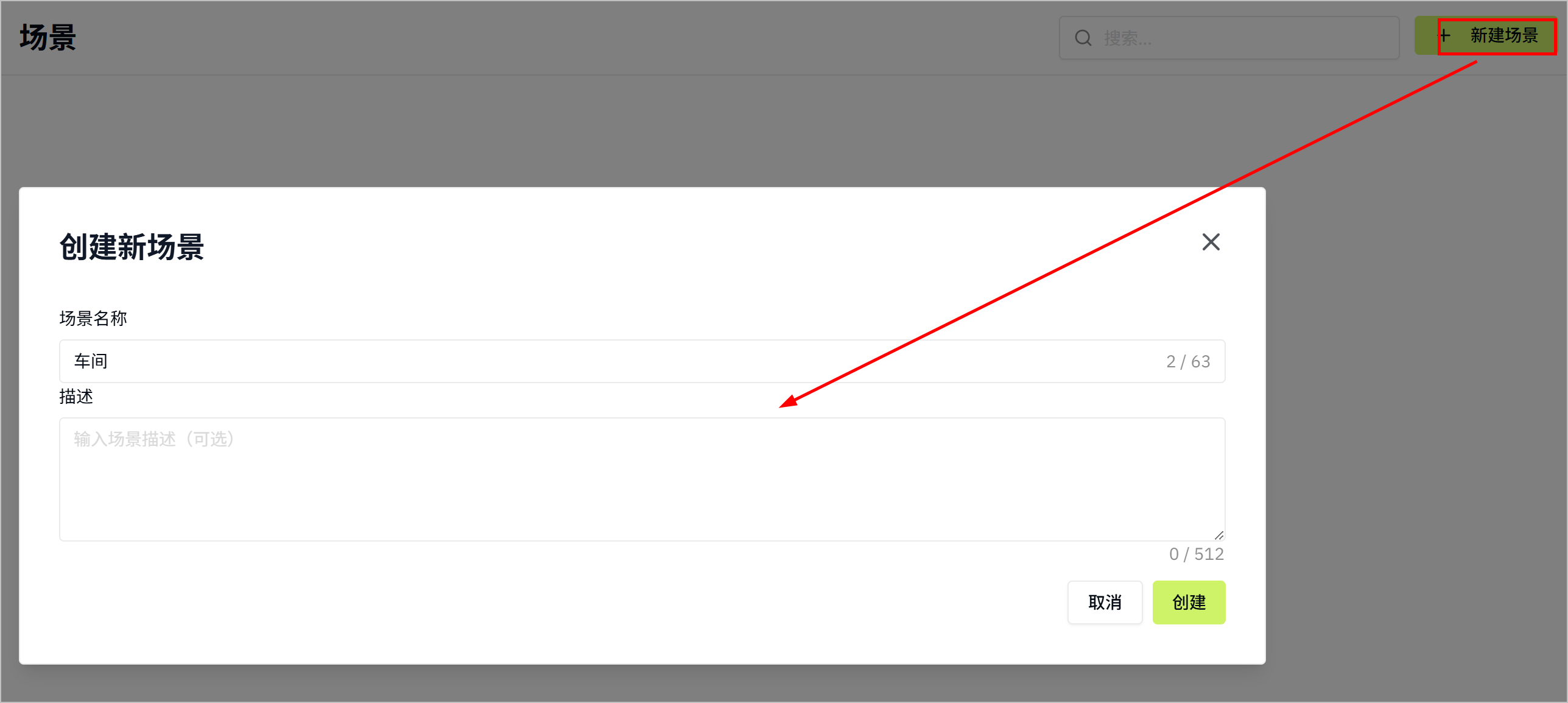

2. 单击右上角的 新建场景，输入场景信息，然后单击 创建。

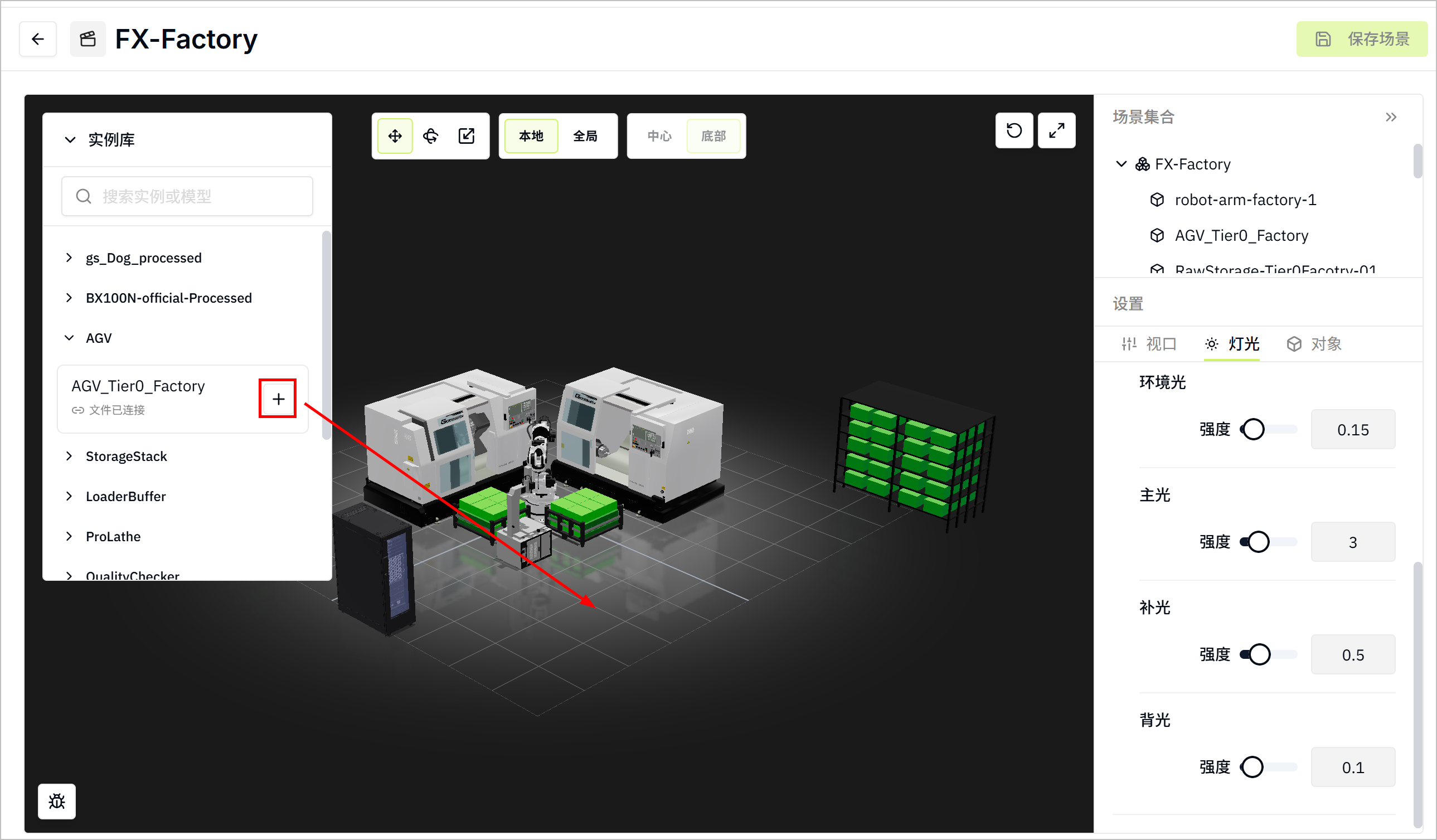

3. 打开已创建的场景，从左侧 实例库 中选择实例。

4. 配置添加到场景中的模型。

   1. 设置模型坐标。
   2. 基于所选坐标调整模型的位置、旋转和缩放。
   3. 在右侧根据需要编辑视口、相机和网格。
   4. 编辑光照设置。
   5. 可选：通过设置 对象 > 变换 下的数值来编辑模型位置。

5. 单击右上角的 保存场景。
