配置 3D 模型

平台提供数字孪生功能，帮助用户以可视化方式构建数据模型。

上传数字孪生模型

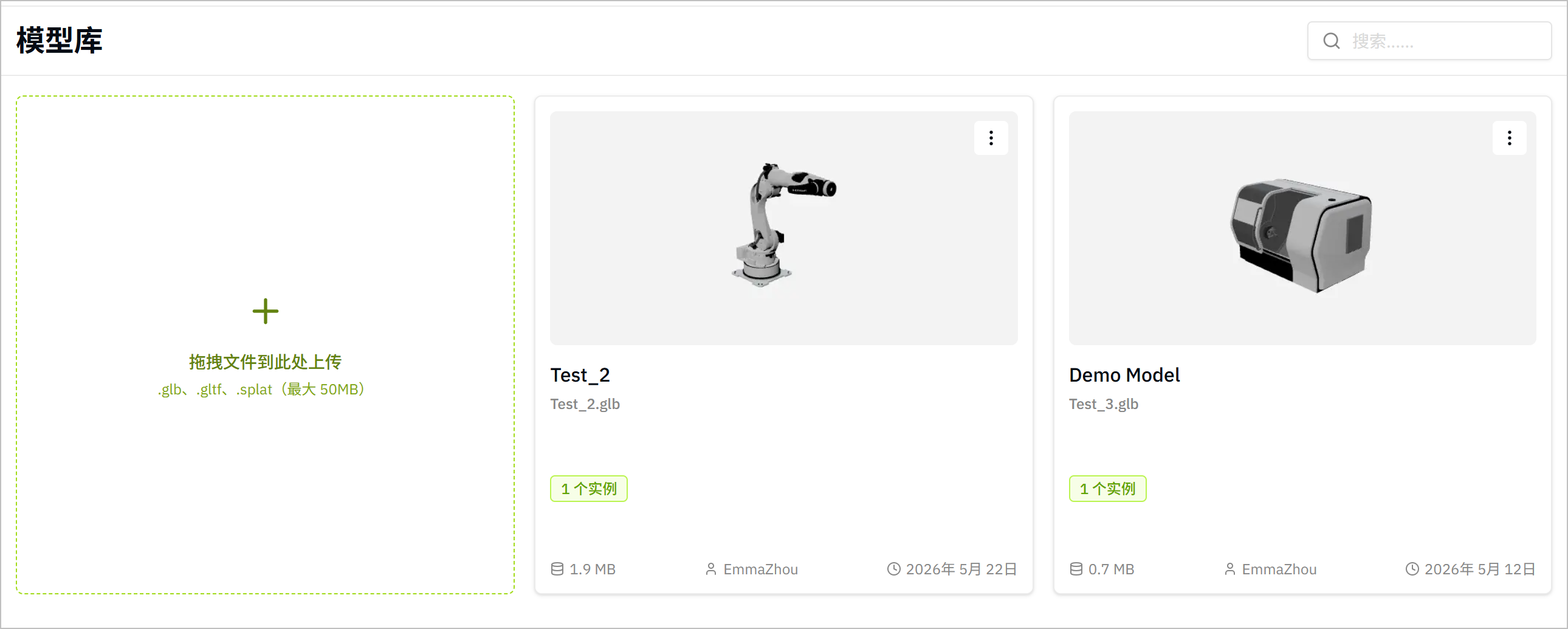

1. 登录 Tier0，选择 Anchor > 模型库。

2. 单击 ，选择模型文件，并将其上传到平台。

将 UNS 数据映射到数字孪生模型

信息

3D 模型支持两种数据映射方式。

• 静态映射：将 UNS 数据作为静态标签显示在场景中。常用于高斯模型（无可动部件但需要显示数据）或结构化模型的静态属性，例如空调温度。
• 运动映射：将数据映射到模型的可动部件，部件会根据数据变化而运动。

1. 上传模型后，单击模型，开始建立模型与 UNS 数据的映射。

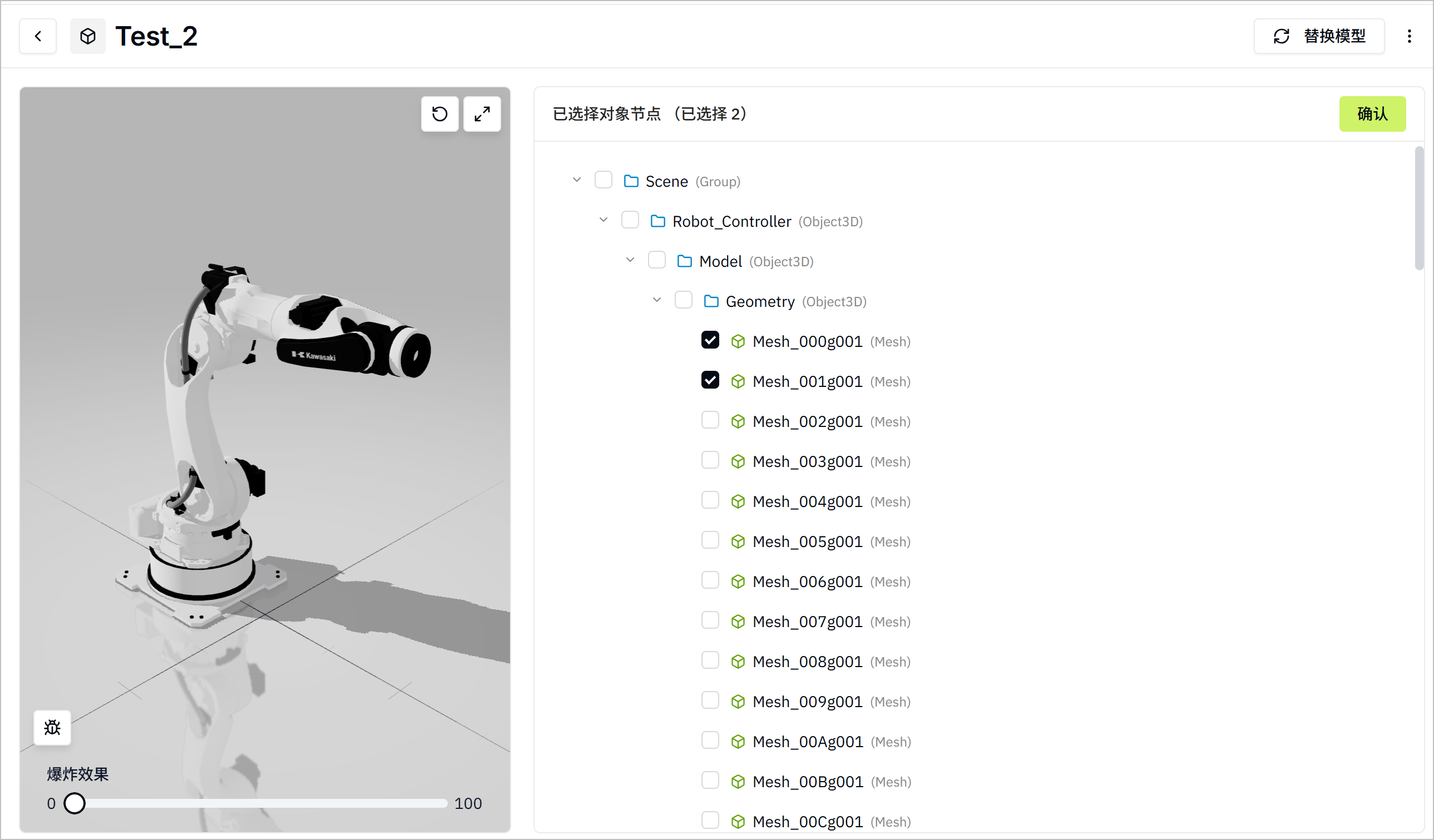

2. 选择需要映射的模型节点，然后单击 确认。

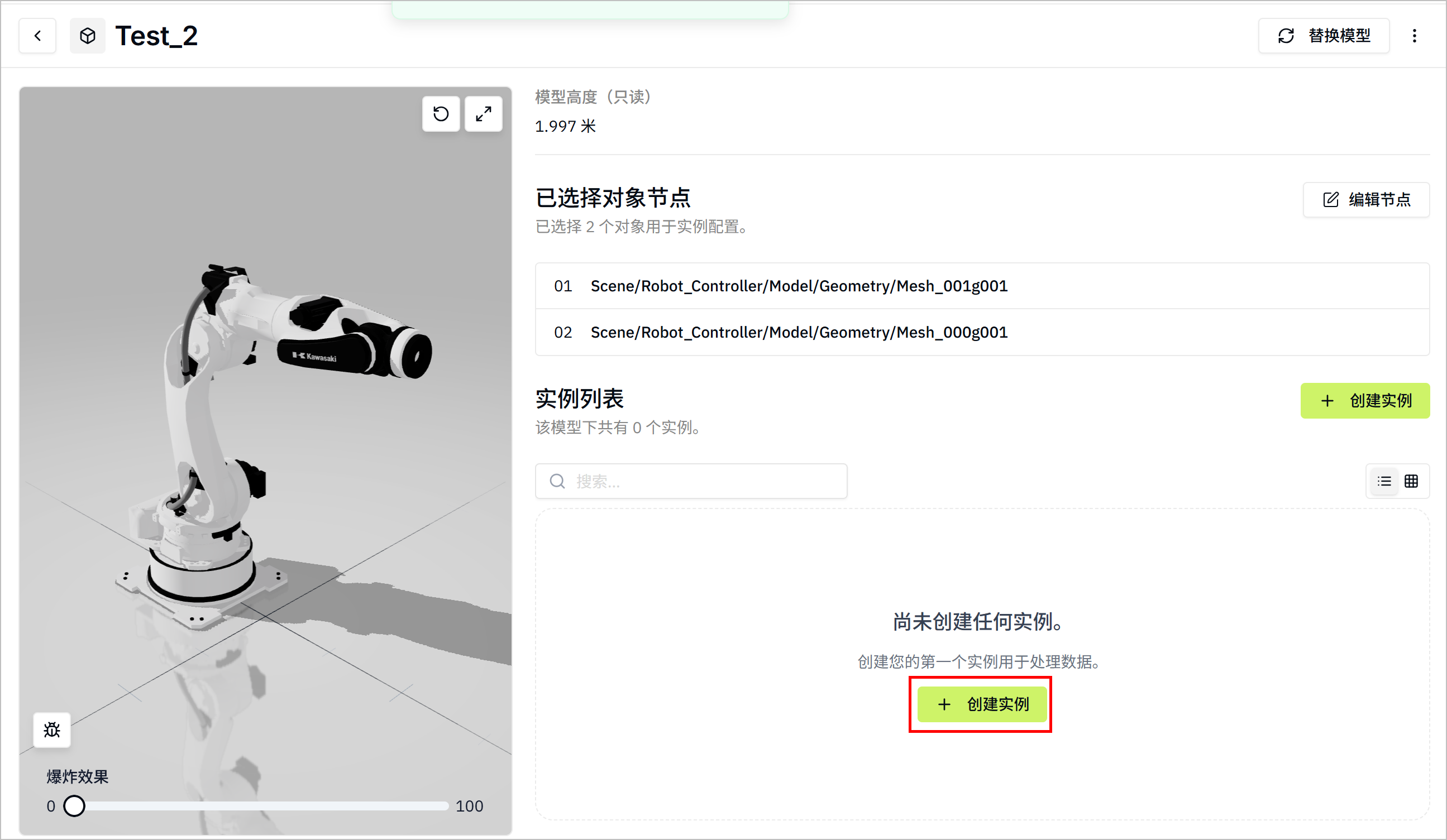

3. 单击 创建实例，选择用于控制模型动作的 UNS 数据模型，然后单击 下一步。

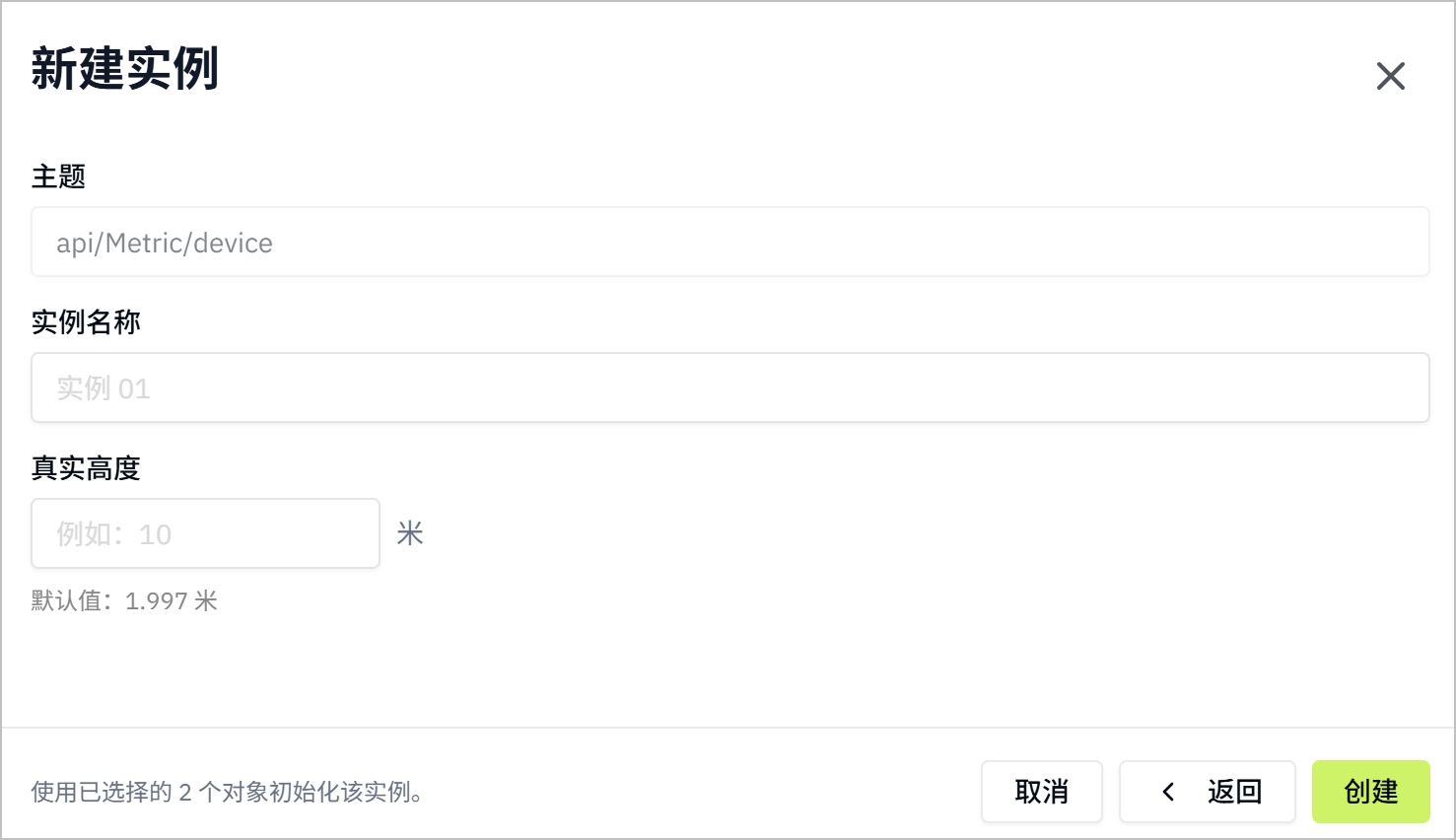

4. 输入 实例名称，设置模型的 真实高度，然后单击 创建。

运动映射

将 UNS 数据绑定到模型的可动部件。

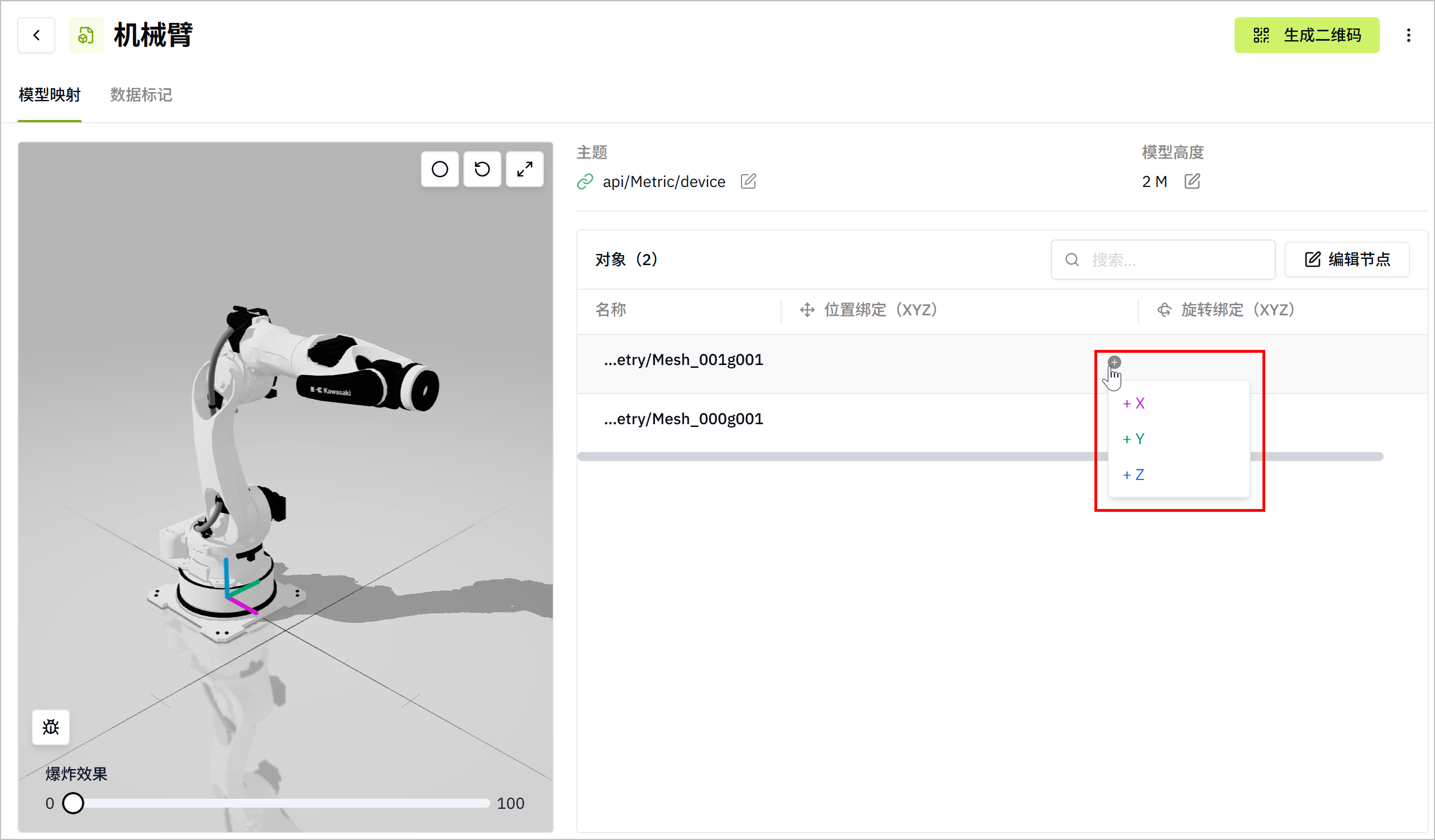

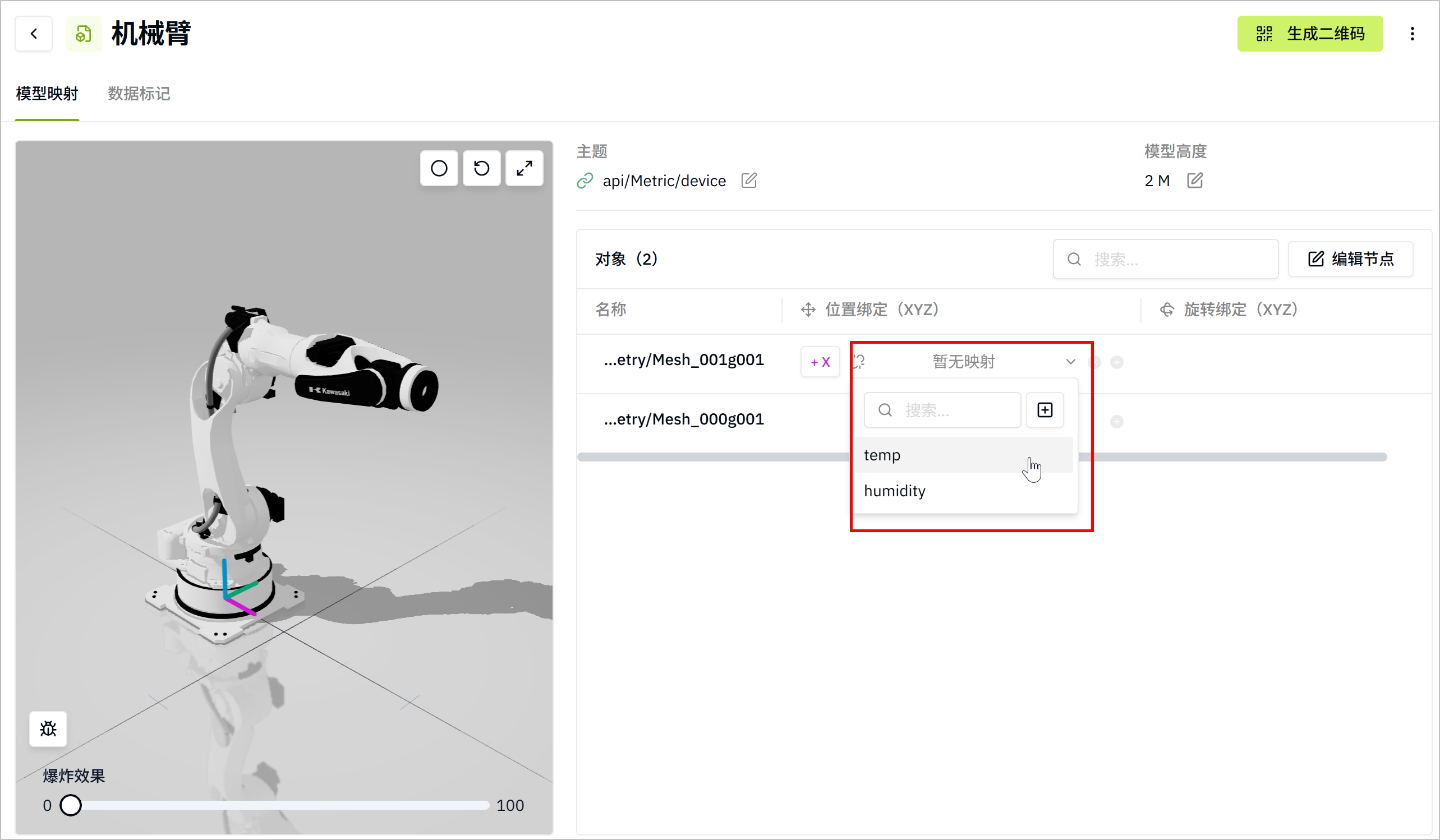

1. 在 模型映射 页签中，单击 ，并选择要映射的模型位置坐标轴。

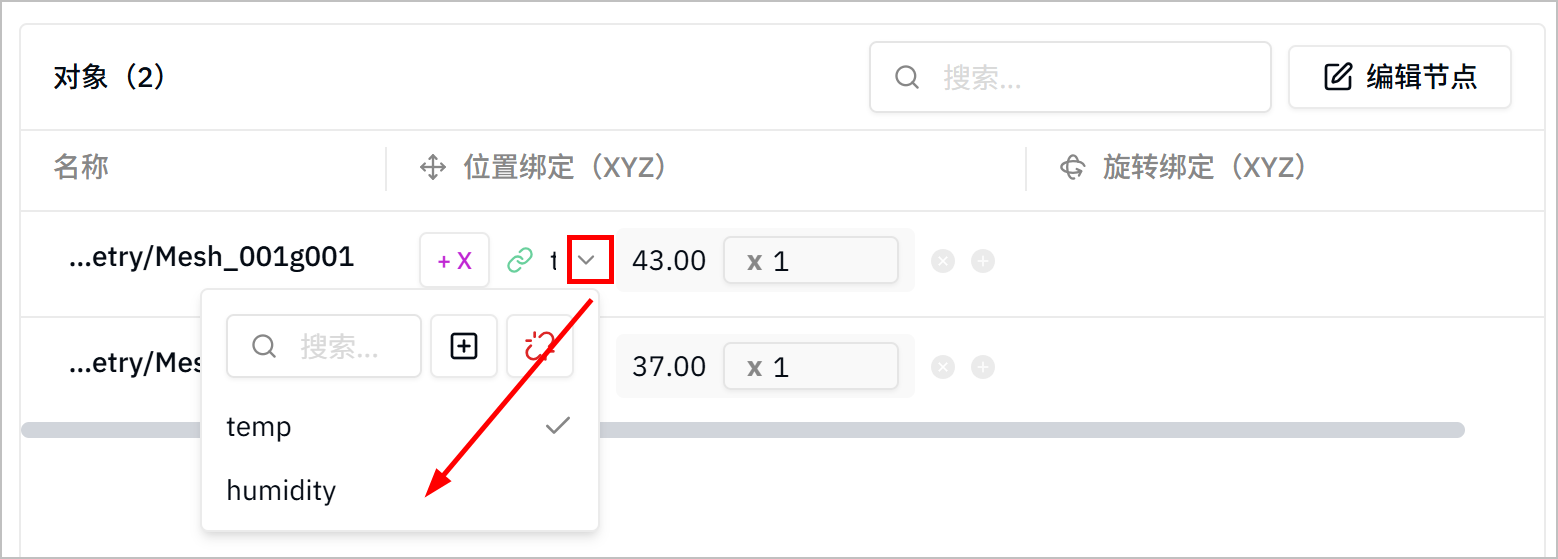

2. 将数据字段映射到所选坐标轴。



3. 对 旋转绑定 执行相同操作，用于确定模型部件如何根据数据变化旋转。

静态映射

将 UNS 数据以静态标签的形式绑定到模型。

信息

高斯模型仅支持静态映射，因为它们没有可动部件。

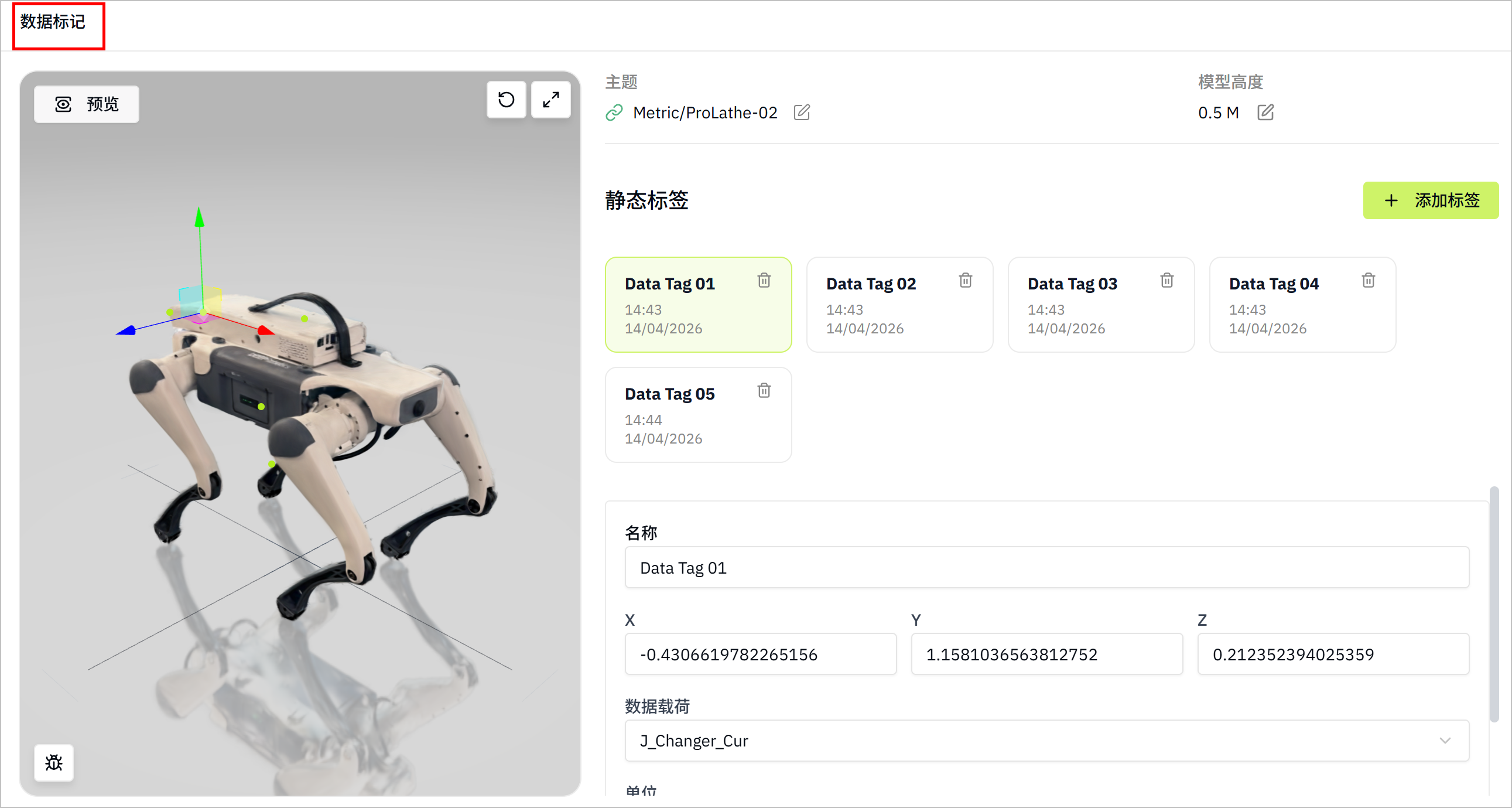

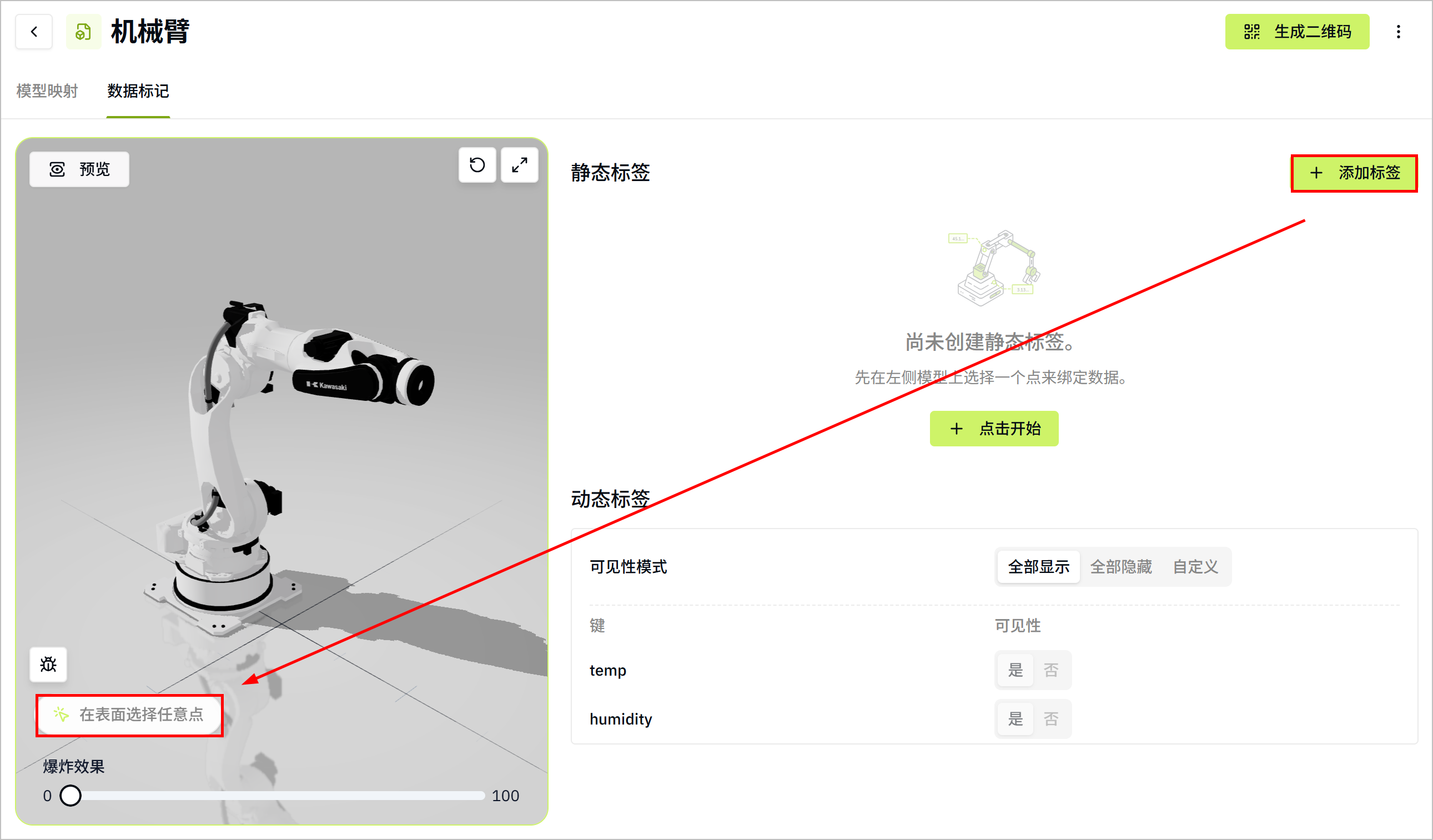

1. 单击 数据标记，然后单击 添加标签。

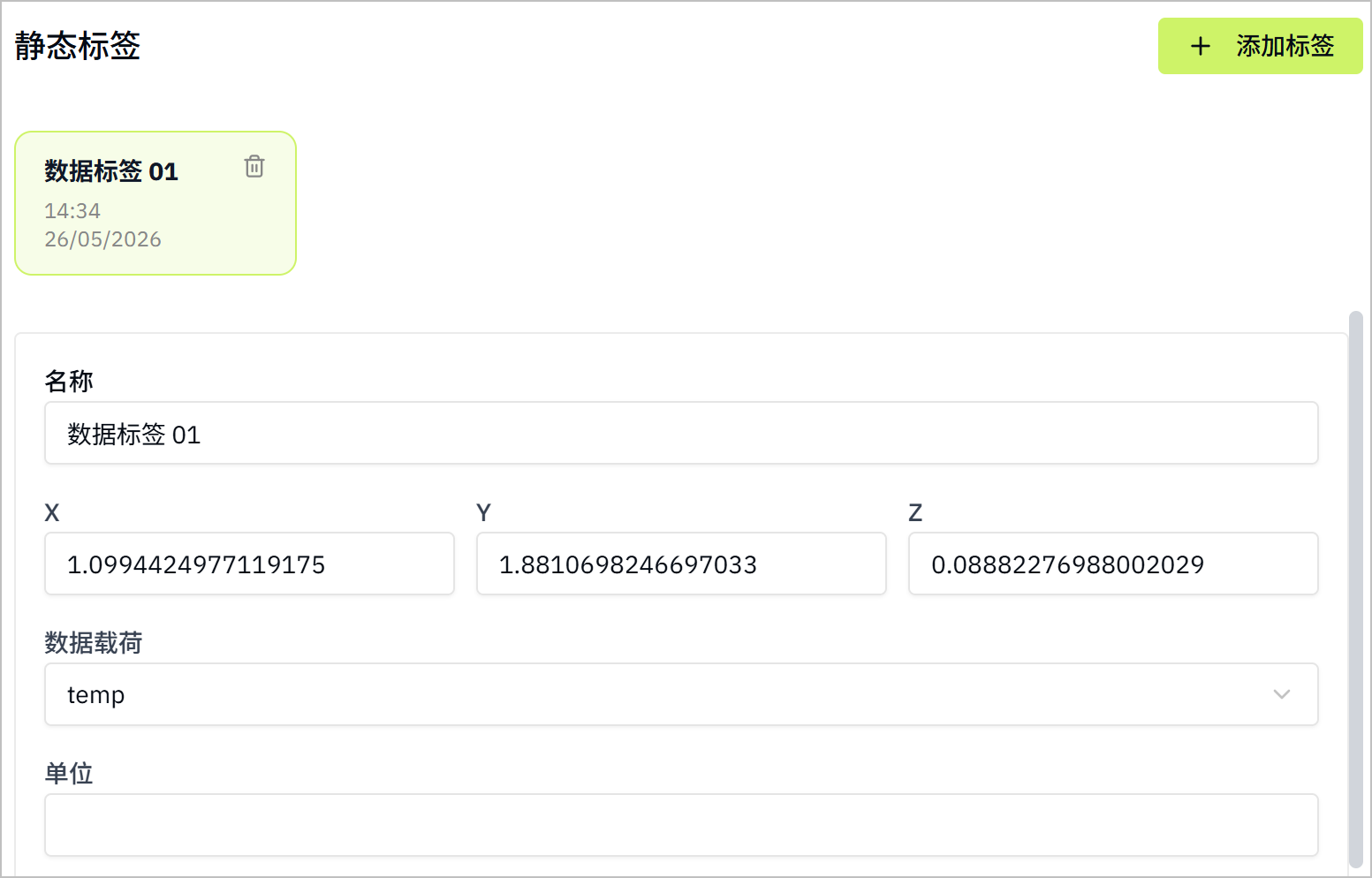

2. 单击模型，选择标签表示的位置点，并配置标签属性。

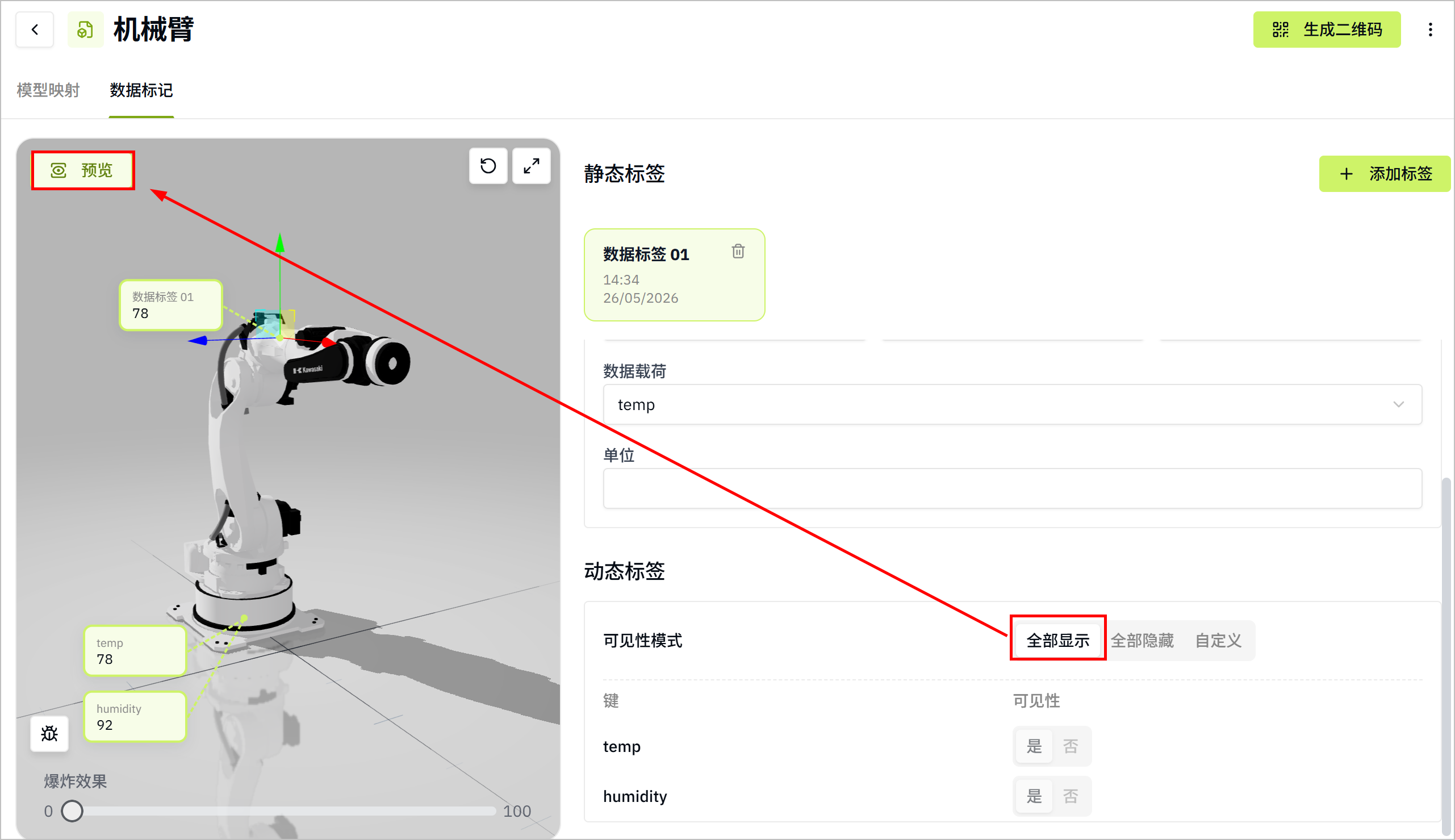

3. 设置运动标签的可见模式，然后单击 预览。

查看数字孪生模型

1. 将 UNS 数据映射到模型后，单击右上角的 生成二维码。

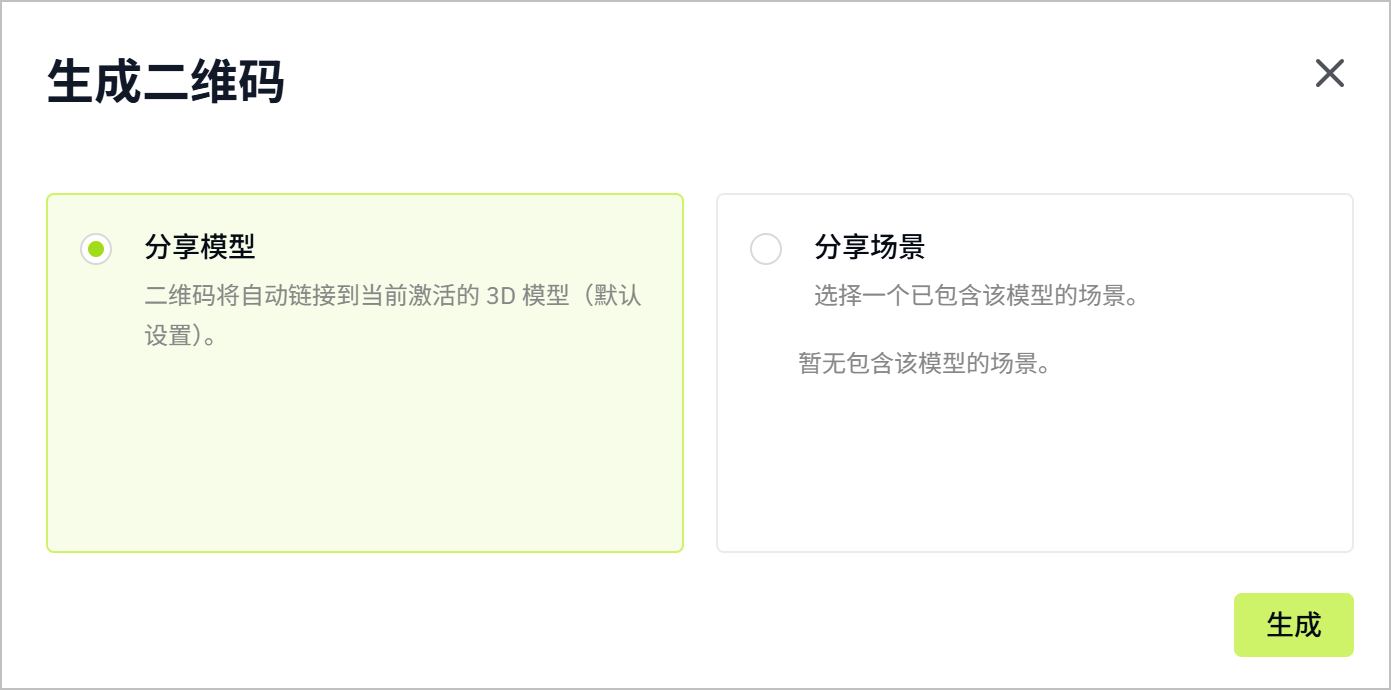

2. 选择 分享模型，然后单击 生成。

3. 扫描二维码，即可在移动设备上查看数字孪生模型。

信息

• 当模型添加到场景中后，可以分享场景，以包含位置、灯光和其他设置的方式查看模型。
• 也可以下载二维码，或复制二维码链接供后续使用。

映射过程中的快捷操作

信息

节点映射会自动保存。

在模型窗口中

• 单击右上角的 替换模型，可以在保留解析后的映射设置的同时替换模型。
• 拖动模型窗口底部的 爆炸视图 滑块，查看模型部件。
• 单击 ，将模型显示为原始状态。
• 单击 ，全屏查看模型。

在映射页签中

• 单击右上角的 编辑节点，修改已选择的节点。
• 单击 ，断开模型节点与实例的连接。
• 单击 ，为 UNS 文件添加数据，便于使用新数据快速映射。
